Předzesilovač SubSenior

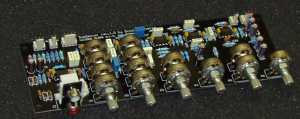

Modul SubSenior
Modul SubSenior je konstruován a určen pro použití ve vstupních částech nejkvalitnějších výkonných aktivních subwooferů. Není ovšem vyloučeno použití v jiné aplikaci, pokud svými možnostmi modul vyhoví.
Řešením, rozsahem funkcí a konstrukčním přístupem nemá tento modul na českém trhu žádnou obdobu.

Modul je vybaven:

  • Nesymetrickým linkovým vstupem L+R na konektorech CINCH
  • Symetrickým linkovým vstupem
  • Speciálním vysokoúrovňovým vstupem pro buzení z reproduktorových výstupů jakéhokoli receiveru nebo zesilovače, který nemá potřebný linkový výstup
  • Plynule přeladitelným subsonickým filtrem 15 - 80Hz se strmostí 24dB/oktávu
  • Plynule přeladitelnou dolní propustí v rozsahu 30 - 180Hz se strmostí 24dB/oktávu
  • Parametrickým ekvalizérem plynule přeladitelným v rozsahu 30 - 150Hz, rozsahem zdůraznění či potlačení nastaveného kmitočtu +/-10dB a činitelem jakosti Q=4
  • Obvodem pro plynulou změnu fáze výstupního signálu 0° - 180°
  • Regulací výstupní úrovně

Linkový nesymetrický i reproduktorový vstup má slučovací obvod L+R, všechny vstupy jsou chráněny proti průniku vf rušení a napěťovým špičkám, které by mohly způsobit jejich poškození.
Napájecí napětí modulu o velikosti +/-15V při proudovém odběru cca 50mA v každé napájecí větvi se přivádí na třípinový konektor PSH, označený červeně. Výstup modulu /pro koncový zesilovač/ je vyveden na dvoupinovém konektoru PSH. Linkové vstupy LR jsou opatřeny dvojzásuvkou CINCH přímo na desce plošných spojů, reproduktorové vstupy z L i R kanálu se přivádí odděleně na čtyřpinový konektor PSH, symetrický vstup má samostatný třípinový konektor PSH.
Při instalaci pérových nebo šroubovacích svorek pro reproduktorové vstupy je nutno dbát, aby ani jeden z pólů těchto vstupů nebyl přímo spojen s GND předzesilovače nebo kostrou zesilovače. Na desce se nachází i další dvoupinový konektor PSH, určený pro odbočení signálu pro časový signálový spínač ALDAX AudioSwitch.
Mechanicky je modul řešen s potenciometry a konektory na desce plošných spojů, upevňuje se zezadu k panelu pomocí matic potenciometrů a jedním šroubem dvojzásuvky CINCH.

Po materiálové stránce je modul řešen dle filozofie firmy ALDAX, tedy s použitím značkového a kvalitního materiálu.
Všechny vícenásobné potenciometry v modulu jsou vyráběny na zakázku, se souběhem drah lepším, než 1dB.
Několik málo elektrolytických kondenzátorů je výroby Nippon ChemiCon pro teplotu 105°C, všechny keramické kondenzátory jsou pro napětí 500V, úzkotoleranční MKT kondenzátory pocházejí z výroby firmy Roederstein a použity jsou výběrové operační zesilovače Texas Instruments. Hotový modul je dodáván s kvalitní deskou plošných spojů s nepájivými maskami, pocínovanými spoji a kvalitním potiskem. Součástí dodávky jsou i protikusy všech použitých konektorů.

Technické parametry
Reproduktorový vstup :
Jmenovité vstupní napětí : 15V
Vstupní impedance při 1kHz : 3 kohm
Přebuditelnost : 6dB
Linkový nesymetrický vstup :
Jmenovité vstupní napětí : 0,775V (0dBu)
Vstupní impedance při 1kHz : 10kohm
Přebuditelnost : 20dB
Linkový symetrický vstup :
Jmenovité vstupní napětí : 1,55V (+6dBu)
Vstupní impedance při 1kHz : 20kohm
Přebuditelnost : 16dB
Společné údaje :
Subsonic filtr : 15 - 80Hz/24dB/okt. plynule přeladitelný
Přeladitelná dolní propust : 30 - 180Hz/24dB/okt. plynule přeladitelná
Parametrický ekvalizér : 30 – 150Hz, +/-10dB se středovou zarážkou, Q=4
Regulace fáze výst. signálu : 0° - 180° plynule, bez fázové chyby
Rozsah regulace výstupní úrovně :50dB
Jmenovité výstupní napětí : 1,55V (+6 dBu) nesymetricky, Rz=5kohm
Maximální výstupní napětí : 7,75V (+20 dBu) nesymetricky, Rz=5kohm
Výstupní impedance při 1kHz : 100ohm, výstup zkratuvzdorný
Celkový odstup rušivých napětí : -100dB lin., (vztaženo ke jmenovitému výst. napětí)
Celkové harmonické zkreslení : 0,008%, přes kterýkoli vstup, Uvýst=Ujmen
Napájecí napětí a odběr proudu : +/- 15V / 50mA
Rozměry modulu : 186 x 61 mm

Anonymní uživatelRegistrovat
Login:
Password:

Sub Senior

Preamp pro Sub, lad.subsonic, filtr, param.EQ, lad.fáz
1990 Kč
Zboží neni skladem
Tento typ zboží lze objednat pouze, pokud je na skladě a nebo je definován termín dodání.
