Stavebnice Audioswitch

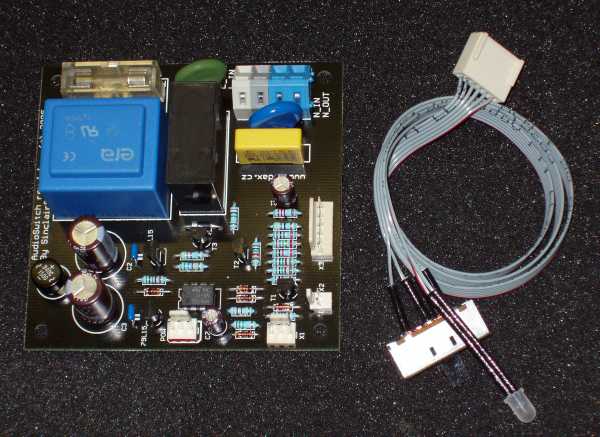

Osazený Audioswitch
Modul Audioswitch je konstruován a určen pro aktivní reproduktorové soustavy, ve kterých umožňuje ovládání vestavěného zesilovače příchozím nf signálem. Je možné jej vestavět do aktivních subwooferů, monitorů nebo i celopásmových aktivních ozvučovacích soustav, po určitých úpravách není vyloučeno i jiné použití, např. ovládání vzdálených nebo špatně přístupných koncových zesilovačů ve zvukových režiích divadel, kongresových zařízení apod. Pro profesionální aplikace je možno modul doplnit symetrizačním linkovým transformátorem. Je také možno dodat modul jako samostatnou jednotku, s průchozím symetrickým vstupem na konektorech XLR, v typizované zásuvkové skříni a s větším spínaným výkonem. Modul v sobě slučuje několik funkcí, které jsou popsány dále.

Modul má vlastní napájení jištěným bezpečnostním transformátorkem, jehož klidová spotřeba nepřesahuje 1VA.
Stabilizované napětí +/- 15V s možností odběru proudu až 50mA, které je přítomno i v pohotovostním stavu modulu je vyvedeno na konektor PSH. Lze jej využít např. pro napájení předzesilovačů či pásmových propustí, u kterých může být z nejrůznějších důvodů vhodné, aby zůstaly trvale napájeny.

Provozní režimy ON-AUTO-OFF jsou voleny třípolohovým přepínačem, signalizaci aktuálního stavu zajišťuje dvoubarevná LED. Modul má vestavěnu ochranu proti nárazovému proudu zdrojů a transformátorů termistorem, zajišťuje částečnou ochranu proti přepěťovým špičkám ze sítě výkonným varistorem a je provedena i částečná kompenzace induktivní zátěže, takže při spínání či vypínání výkonných transformátorů nedochází k žádným rušivým jevům. Silové obvody se k modulu připojují pomocí bezšroubových svorek WAGO, signálové a ovládací obvody pomocí konektorů PSH/PFH. Vstup modulu je chráněn proti přepětí nebo hlubokému přebuzení, elektricky se připojuje paralelně ke vstupnímu konektoru zařízení. Modul je uzpůsoben jako průchozí pro nf signál, vstup je na třípólovém konektoru PSH s možností sloučení obou kanálů, výstup pro koncový zesilovač je osazen dvoupólovým konektorem PSH. Výstupy pro indikační LED a pro přepínač pracovního režimu jsou na šestipólovém konektoru PSH.

Pro spínání zátěže je použito velmi předimenzované kvalitní relé Finder s velkou životností. Kontakt relé není jištěn, předpokládá se jištění silového obvodu /výkonového transformátoru/ v síťovém konektoru EURO, případně samostatnou pojistkou. Elektrické krytí sestaveného modulu ze strany součástek je IP20, doporučujeme modul montovat na podložku z izolačního materiálu, případně do plastové izolační krabičky. Silové obvody s napětím 230V jsou od signálových obvodů odděleny galvanicky síťovým transformátorkem, povrchově na desce i fyzicky vzdáleností nejméně 10mm. Modul se standardně dodává sestavený a oživený, se spínací citlivostí 5mV /vyhovuje pro většinu aplikací, pracujících s linkovou úrovní signálu/ a vypínacím časem 15 minut po přerušení dodávky nf signálu /v režimu AUTO/. Na přání je možno bez příplatku dodat modul s vypínacím časem v rozmezí 5-45 minut.

Modul je osazen pouze značkovým a velmi předimenzovaným materiálem, elektrolytické kondenzátory Nippon Chemi-Con série KMG a KMF /105°C/.

Společné technické parametryAudioswitch
Napájecí napětí : 230V +/- 10% 50 - 60Hz
Max. spínaný výkon : 750VA při cos fi 0,65- 0,85
Klidový odběr (standby) :1VA
Vstupní impedance : 10kohm/1kHz nesymetricky
Spínací nf napětí : 5mV, lze objednat 2-10mV
Max. nf vstupní napětí : 6V RMS
Výstupní ss napětí : +/- 15V stabilizováno
Výstupní ss proud : max 150mA
Proud pro indikační LED :cca 5mA, dvouvývodová dvoubarevná LED
Režimy : ON – trvale zapnuto, nereaguje na nf signál, LED svítí zeleně
AUTO – řízení nf signálem, LED svítí podle stavu časovače
OFF – trvale vypnuto, nereaguje na nf signál, LED svítí červeně
Vypínací čas : standardně 15 minut (volitelný 5-45 min.)
Elektrické krytí : s nasazeným krytem pojistky a ze strany součástek IP20
Rozměry modulu : DxŠxV 80x85x35 mm

Anonymní uživatelRegistrovat
Login:
Password:

Audioswitch+

Stavebnice dálkového spínání spotřebiče audiosignálem, pomocný zdroj pro preamp (Junior/Senior)
990 Kč
ks
Skladem >5 ks
